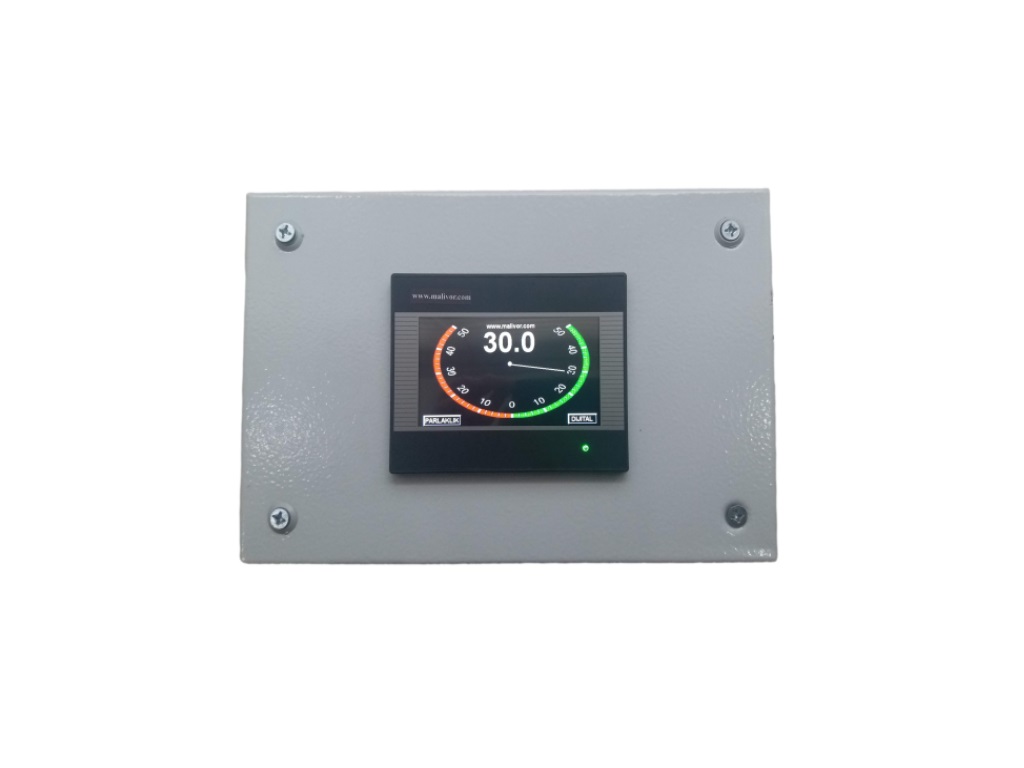

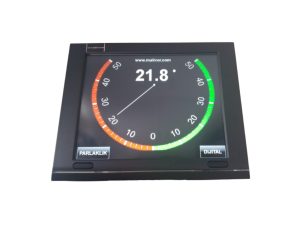

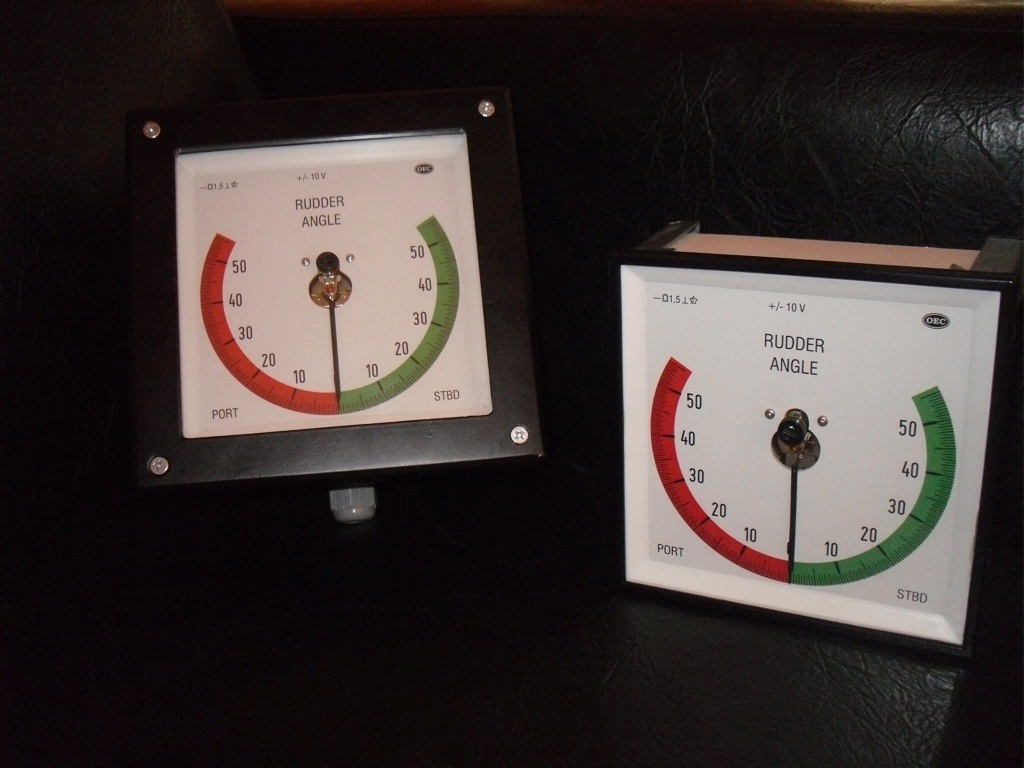

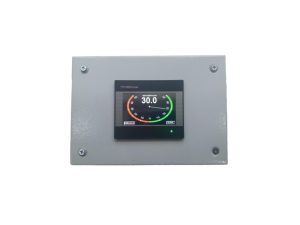

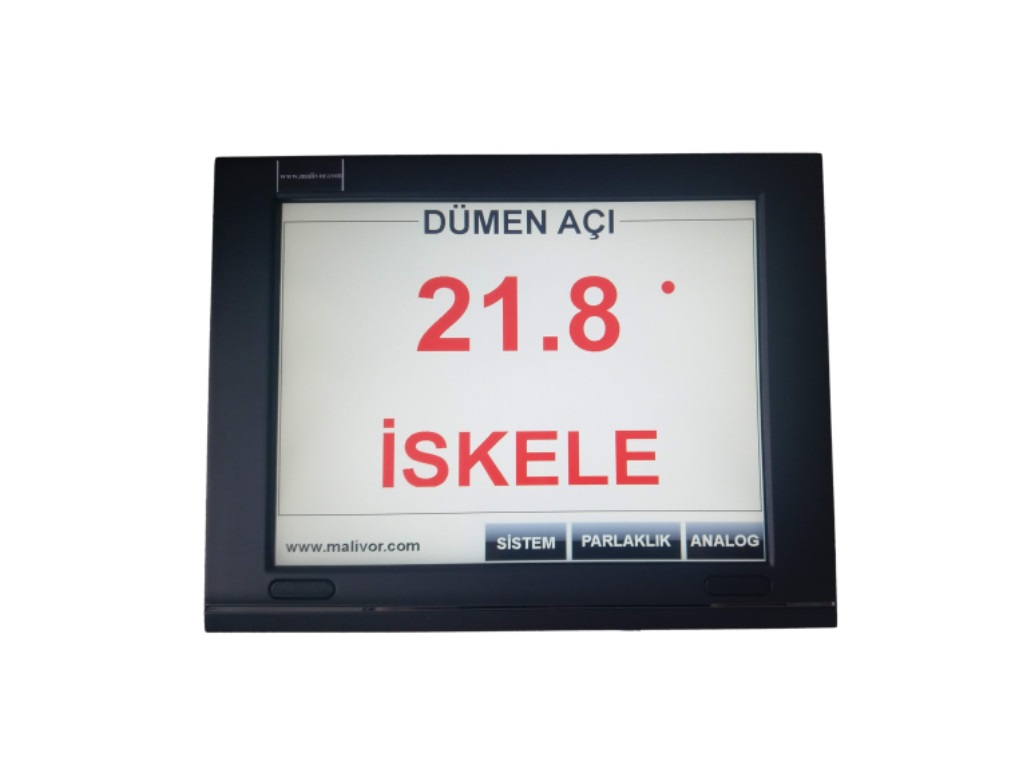

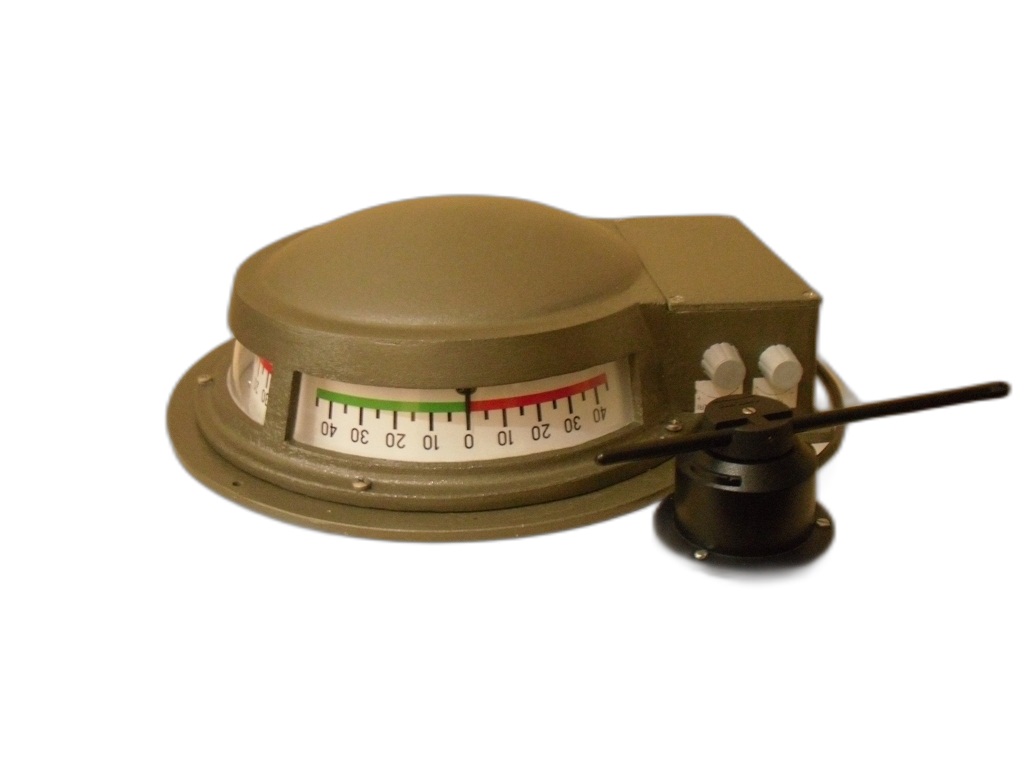

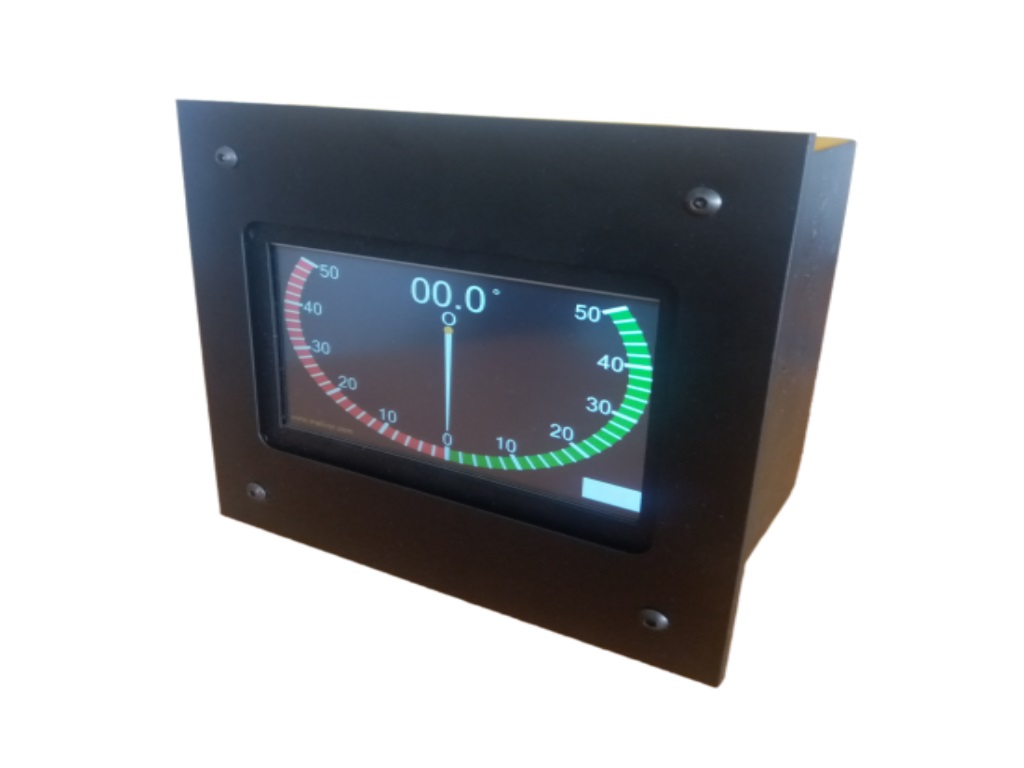

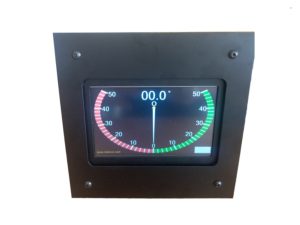

DÜMEN AÇI GÖSTERGELERİ

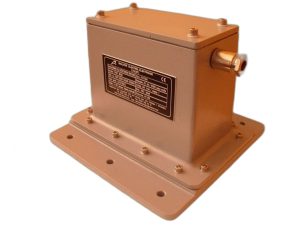

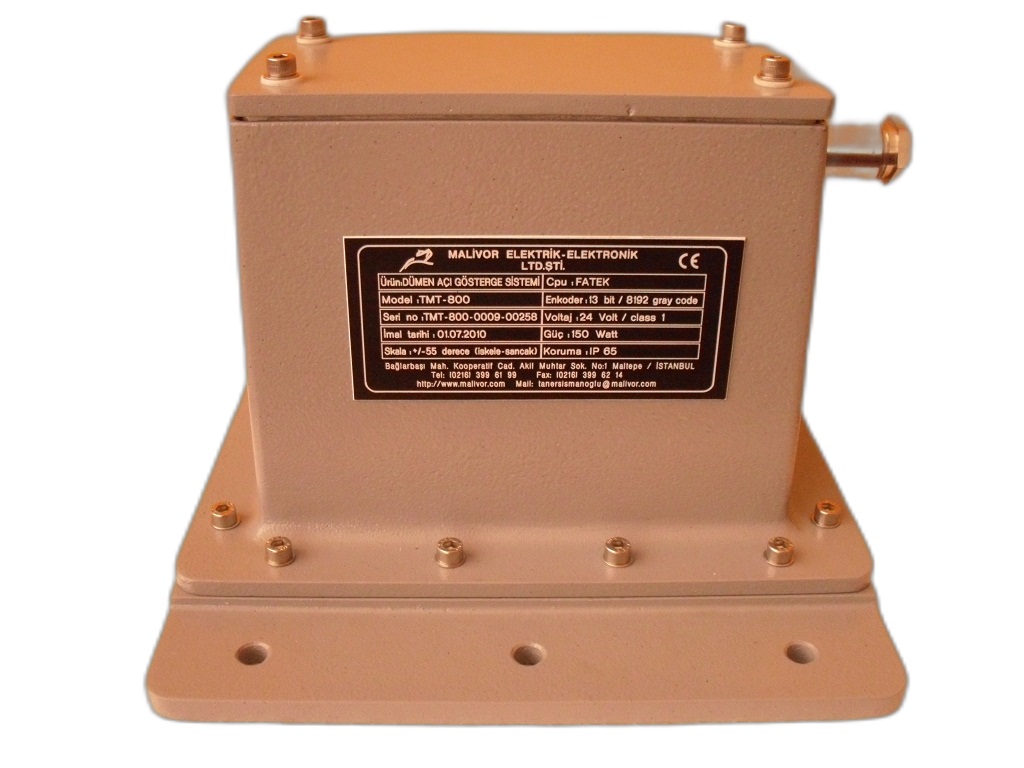

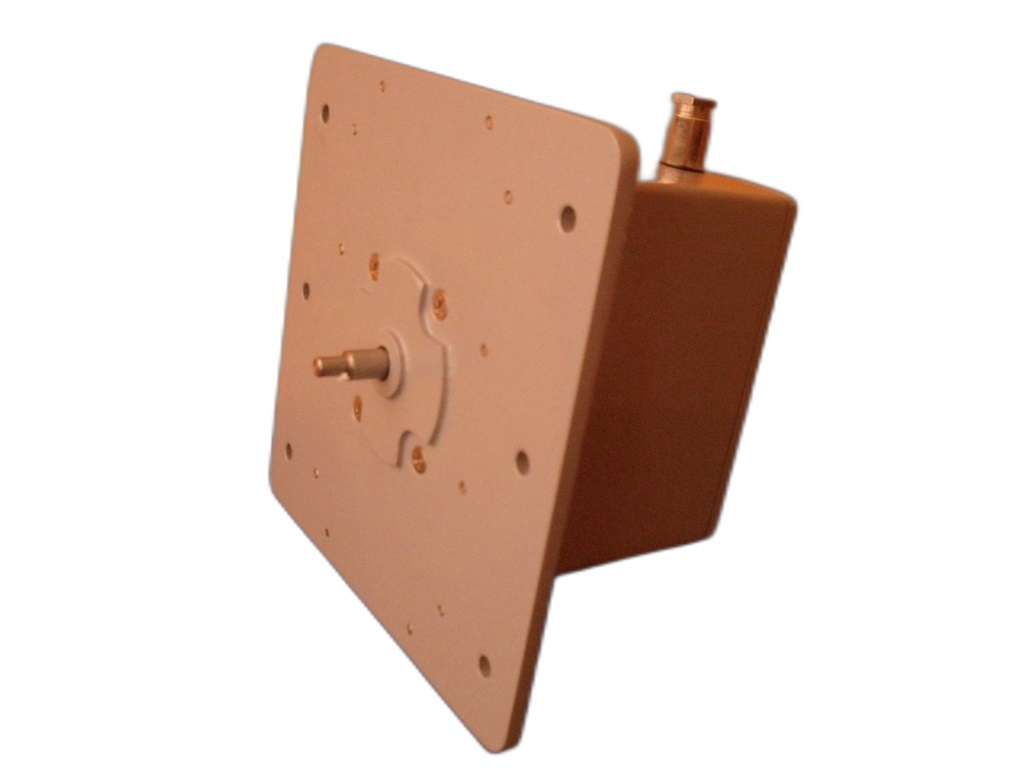

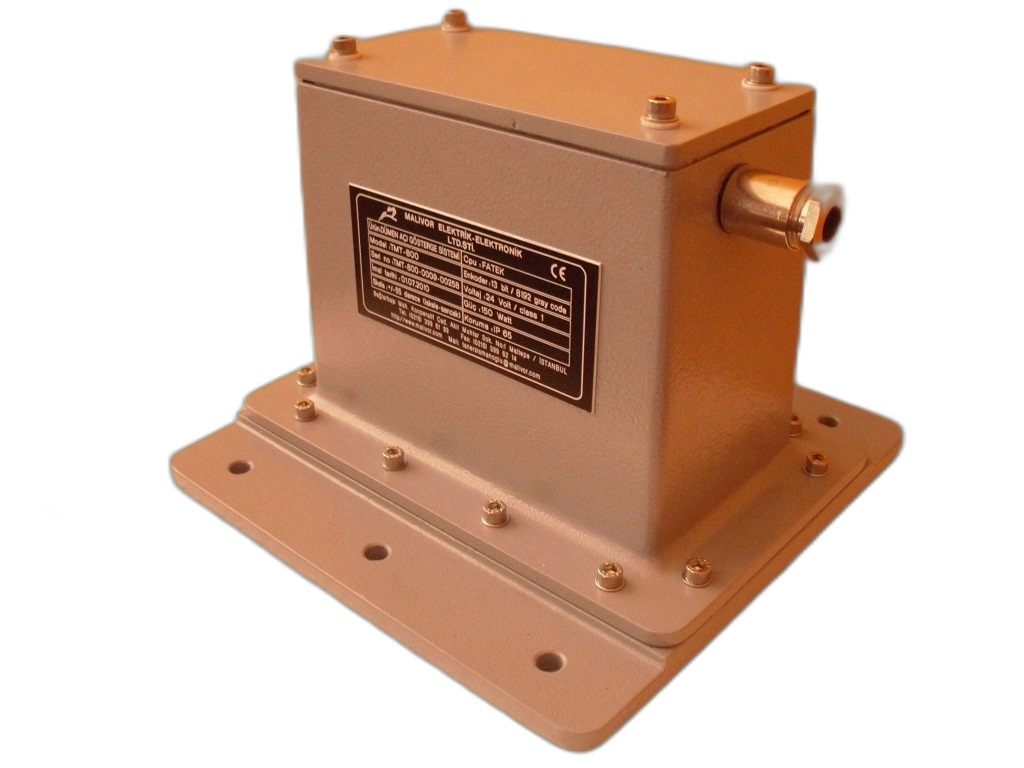

DÜMEN AÇI VERİCİ BİRİMİ
ÜRÜN KODU:TH-5001
Dümen açı verici birimi olarak çeşitli tip optik enkoder kullanılmaktadır.Optik enkoder absolute kod çıkıslılıdır.Tek turda 1024 ile 8192 arasında kombinasyon üretir.Buda hassasiyetin 0,35 ile 0,04 derecelere tekabul etmesi demektir.Dümen açı verici birimi mekanik dümen saftının üzerinde bulunur.Saftan gelen açısal bilgiyi alarak dümen degerlendirme birimine gönderir.yer almaktadır.Ana cpu ve analog çıkıs kartlarından meydana gelmektedir.

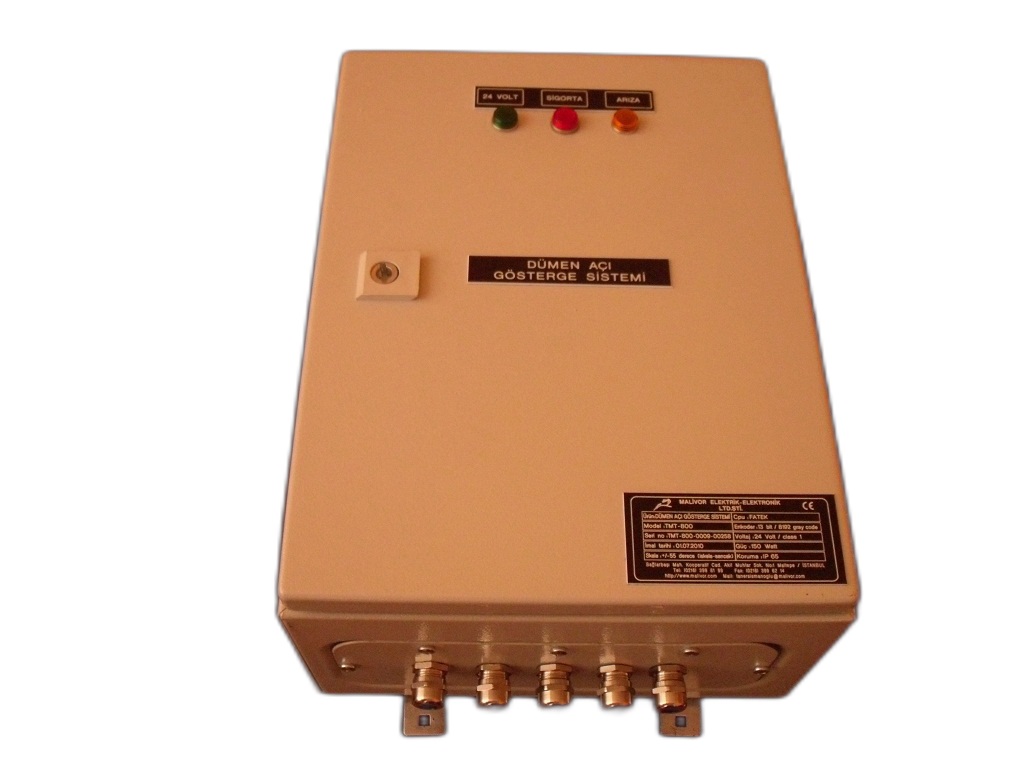

DÜMEN AÇI DEĞERLENDİRME BİRİMİ
ÜRÜN KODU:TH-5000

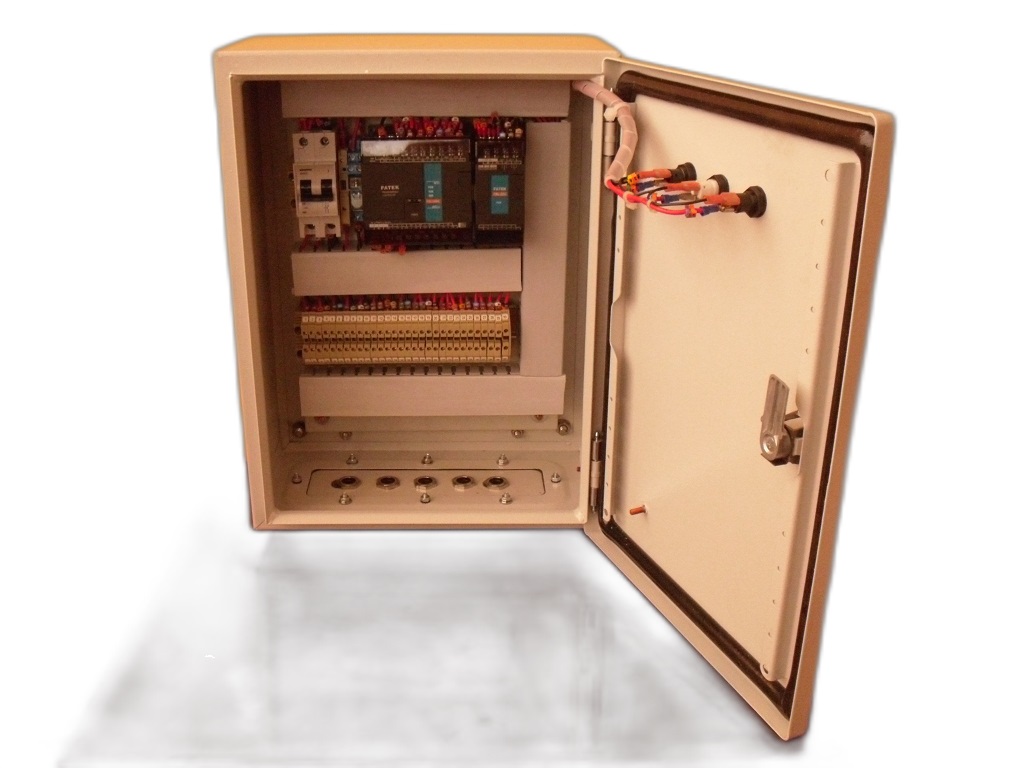

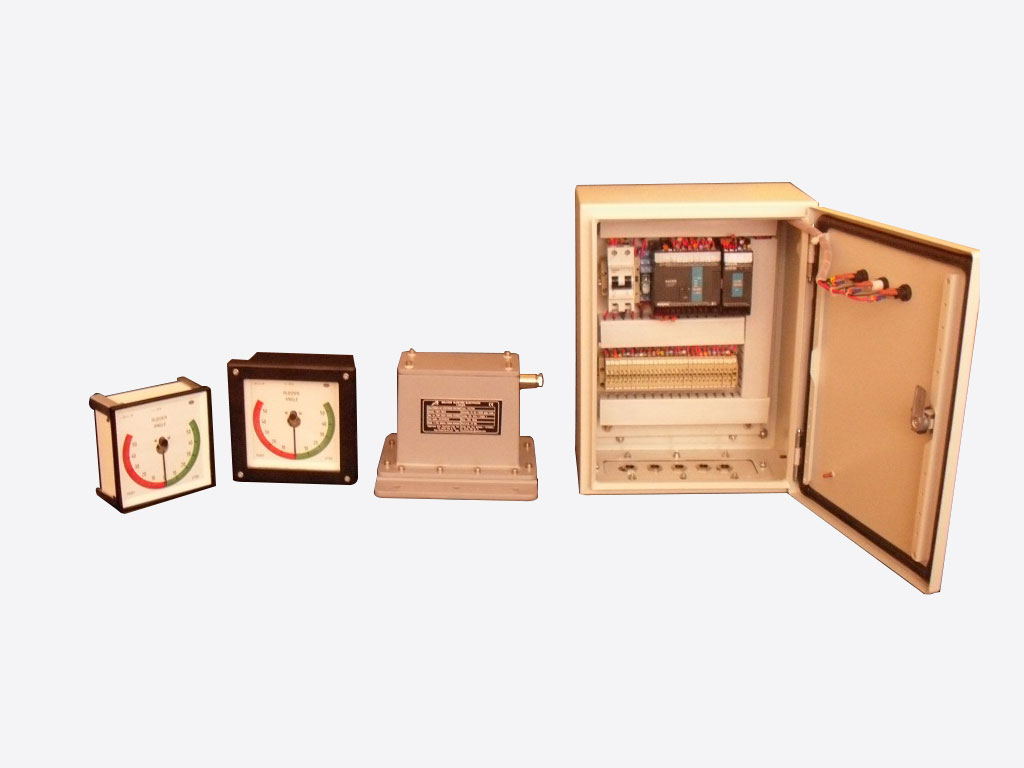

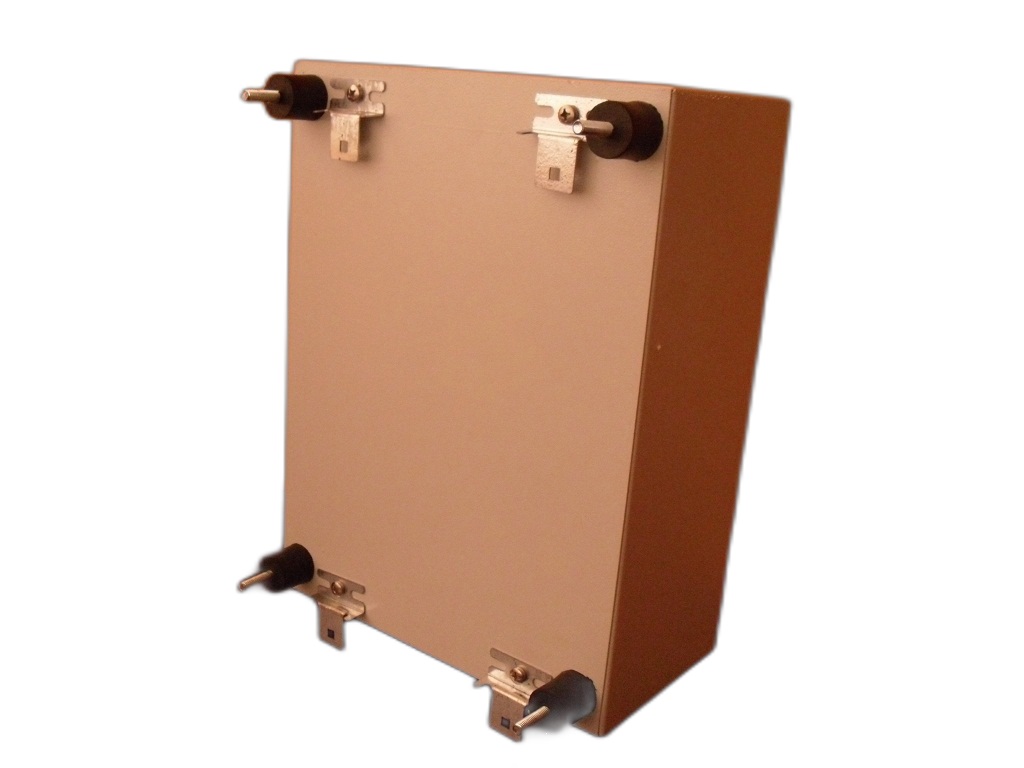

Dümen açı degerlendirme birimi olarak PLC kullanılmaktadır.PLC elektronik altyapıya sahip bir cihazdır.Cihazın içerisine dümen sistemini çalıstırma programı yazılır.PLC optik enkoderden gelen bilgiyi(kodu) alarak,analog dümen saatinin sürülmesi islemini gerçeklestirir.Dümen açı degerlendirme birimi dümen açı gösterge sistemi baglantı panosu içerisinde yer almaktadır.Ana cpu ve analog çıkıs kartlarından meydana gelmektedir.
Teknik Özellikler:
GERİLİM:24 DC,10W,
SÜRÜCÜ:OPTİK ENKODER.
SKALA:0,35 derece ile 0,04 derece.
BOYUT:150 mm x 200 mm x 160 mm
ELEKTRİK BAĞLANTI:Endüstriyel Soket.
HABERLEŞME ( DİJİTAL):var
FORMAT:TSS1veya NMEA,Modbus.
SİNYAL PROTOKOL:ASCII NMEA and binary.
HABERLEŞME ARAYÜZ:RS422/RS485 ve RS232.
ANALOG ÇIKIŞ:var.
± 20 ma veya ± 10 volt – 12 bit DAC:1 ADET.
KORUMA:IP65
