YAKIT TANK SEVİYE İZLEME VE ALARM SİSTEMLERİ - T9000
T9000 Genel Prensip Şeması
Yakıt ve Diğer tank ölçüm sistemi dijital ve analog sinyal teknolojisine dayanır.Dijital veri işleme sayesinde,sıcaklık ve yakıt kapasitesi değişikliklerini dikkate almak ve yakıt tankı şeklinden bağımsız olarak kullanmak mümkün olur.Klasik ölçme sistemlerinde Ölçüm sistemi Yakıt deposu şekline bağlıdır.
T9000 KEP V4 sisteminde kullanıcı olarak, karakteristik V = f (h) kapasite düzeyini programlayabilirsiniz.
Arayüz yazılımı ile doğru yakıt kapasitesi ölçümü sağlanır.
Kullanıcıların, V = f (h) (seviye-kapasite) özelliğinikullanabilmeleri için, donanım ve yazılım arayüz tasarımı yapılmıştır.

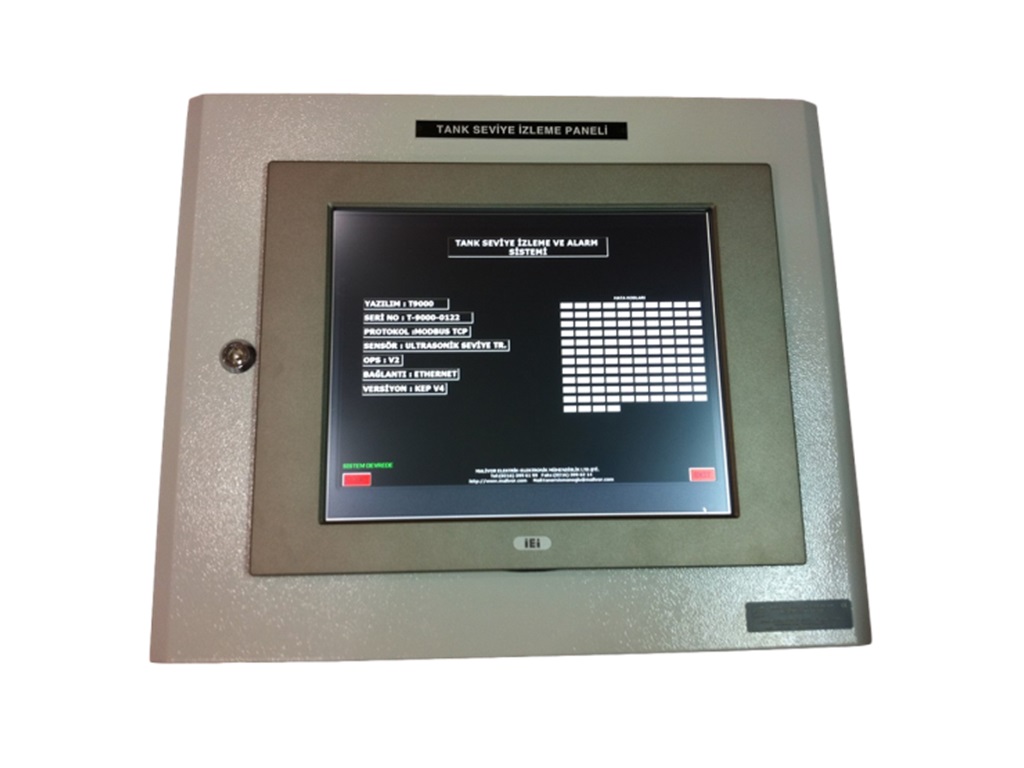

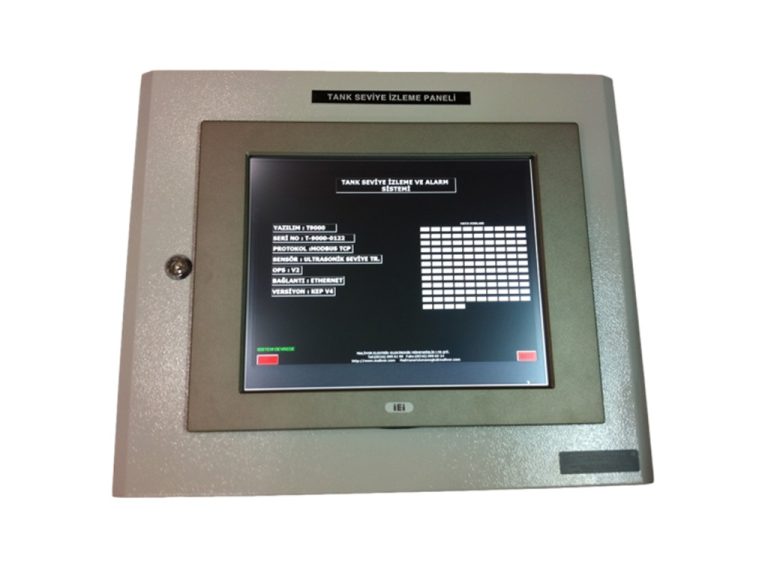

YAZILIM SCADA:T9000 KEP V4

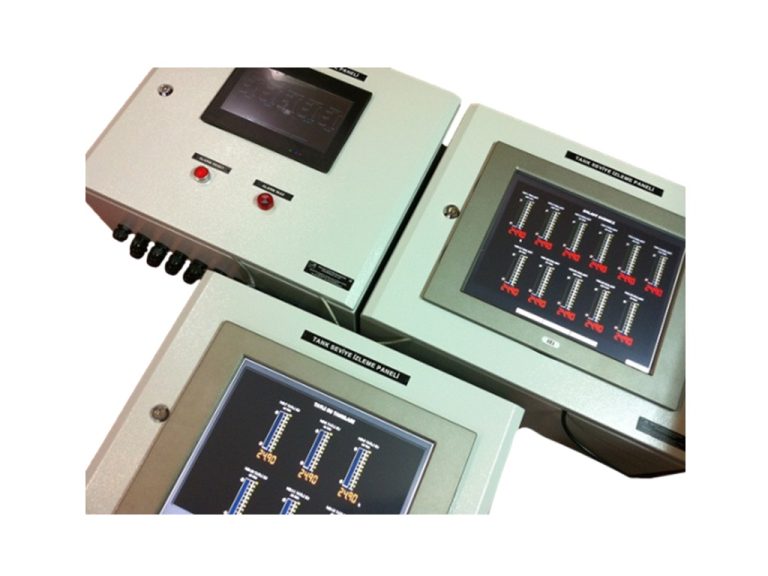

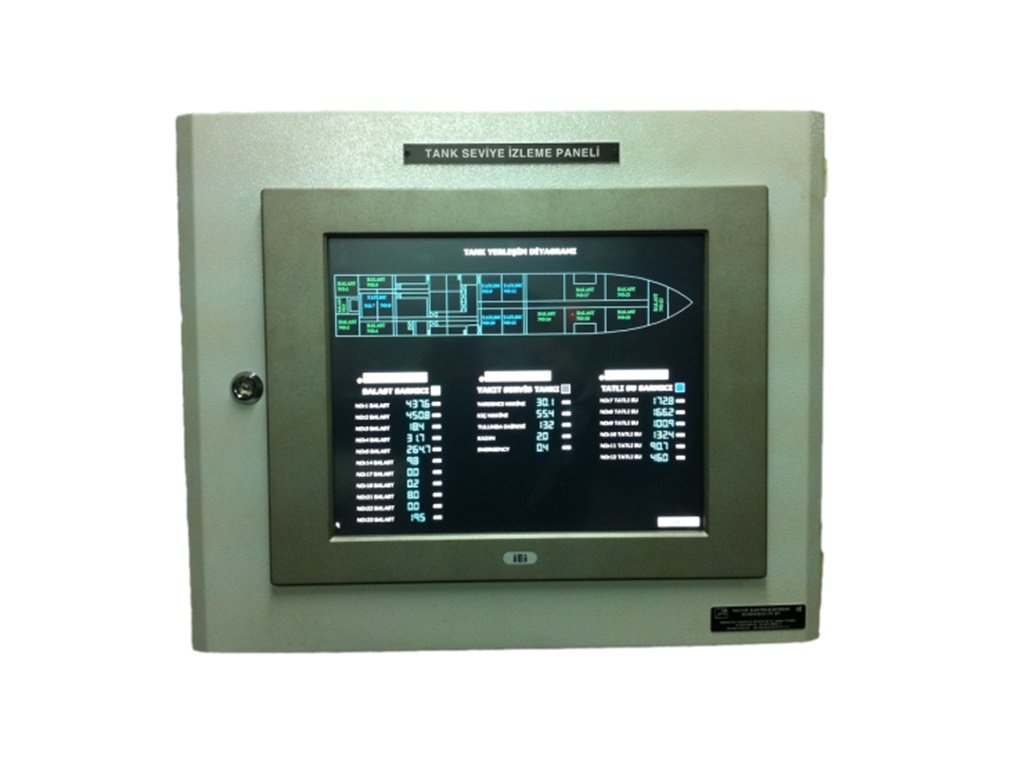

7”-10”-15” HMI Dokunmatik Panel ve ScadaYazılımından oluşur.Bütün mazot tanklarının Görsel takibi ,Alt ve Üst limit ayarlamaları bu Scada yazılımından yapılır.
Sistemde Mazot seviyeleri %’de olarak veya Ton olarak gösterilir.Geçmişe yönelik kayıt yapar.Seslive Görsel alarm verir.

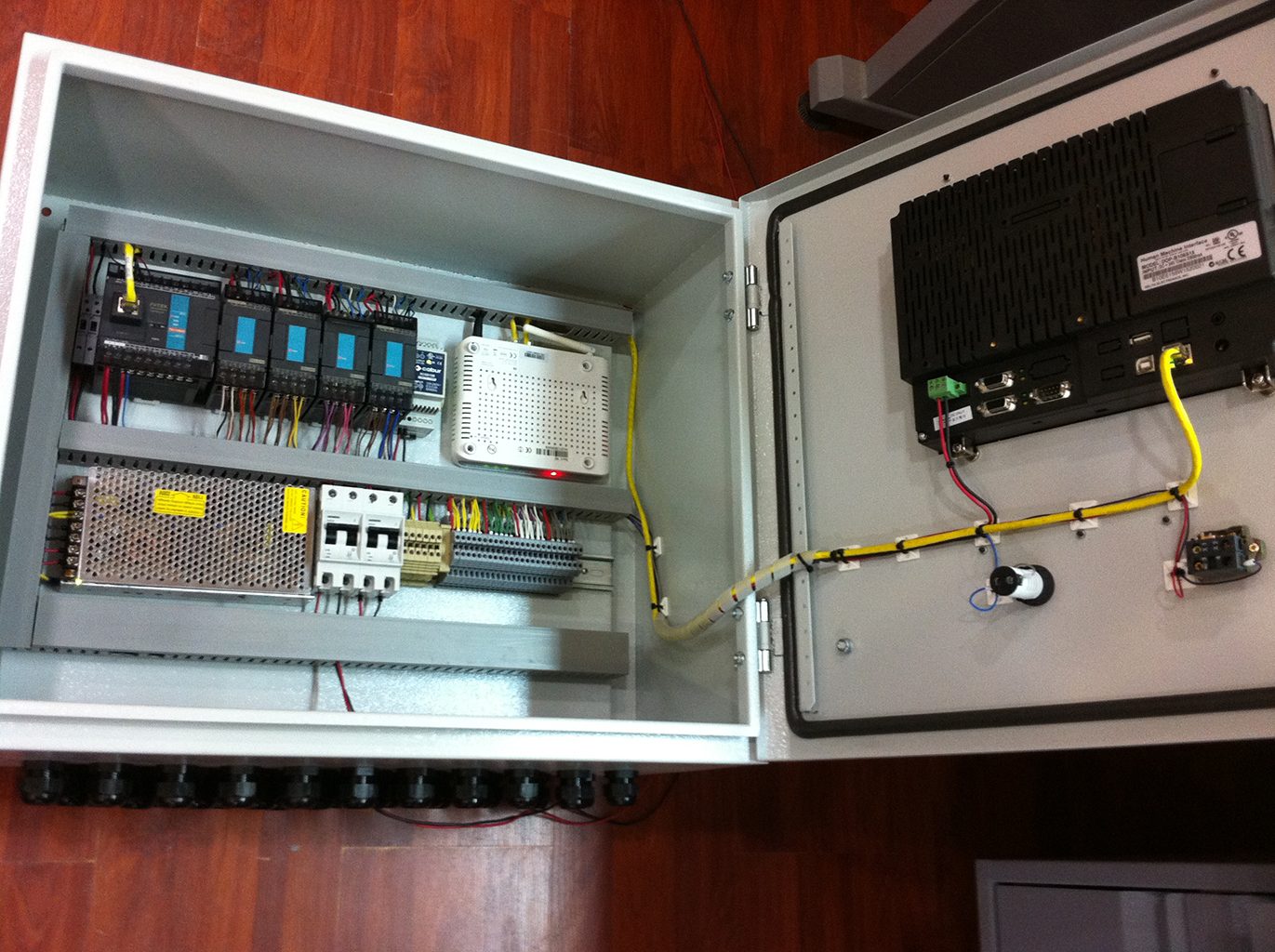

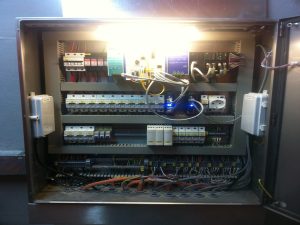

T-9000 PANO
Sensor ve Kablo bağlantıları Bu bağlantı panolarının içinde toplanır.Sensörden alınan bilgiler Tank seviye Elektronik yazılım tarafından; hacimsel olarak hesaplanır (cm-lt çevirimi Tank boyutuna göre).
Askeri standartlarda donanıma sahiptir.
SENSÖRLER

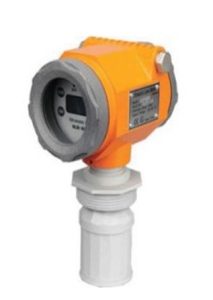

Radar Seviye Transmitteri TFU44-9001-RS485
Supply voltage:
12…36 V DC
Ambient temperature:
–40…+80 °C
Process temperature:
–40…+80 °C
Process pressure:
–1…3 bar
Measuring range:
0…30 m
Output:
Bluetooth®, 4…20 mA + HART®, optional SPDT output, service interface
Process connection:
1″, 1½” BSP / NPT
Ingress protection:
IP68
Approvals:
ATEX (pending)
Radar Seviye Transmitteri -Konik TFU44-9001
Bağlantı
: DN40…DN80
Ölçme Aralığı
: 0…64 mt.
Çıkış
: 4…20 mA+HART
Servis
: Sıvı ve Katı Akışkanlar
Besleme
: 24VDC,230 V
Basınç
: 64 bar ençok
Sıcaklık
: -40°C…300°C
Koruma
: IP67,ex-proof
Radar Seviye Transmitteri -Klavuz. TFU44-9002
Bağlantı
: 1″ veya DN50
Ölçme Aralığı
: 0…20 mt.
Çıkış
: 4…20 mA+HART
Servis
: Sıvılar ve Katılar
Besleme
: 24VDC,230 V
Basınç
: 16 bar ençok
Sıcaklık
: -40°C…200°C
Koruma
: IP67,ex-proof
Ultrasonik Seviye Transmitteri – Exproof TFU45-9001
Ölçme Aralığı : 0,3…10 mt. Çözünürlük : 1 mm Hassasiyet : % 0,25 Besleme : 20…30 V DC Çıkış : 4…20 mA Gösterge : LCD 4 haneli Sıcaklık : -20°C…70°C |
Hidrostatik Seviye Transmitteri TFU45-BPST-RS422-Modbus
Hassasiyet
±0.15%,
Opsiyon ±0.3%, ±0.15%,
Gövde
FS AISI316 Paslanmaz Çelik
Opsiyon : PTFE veya PVC
Dayanımı Kablo
PVC standart,PUR,PE,Silicon opsiyonel
Koruma Sınıfı
IP68
Uygulama Sıcaklığı
-40° to +85° C
Tekrarlanabilirlik
0,05% of FS
Elektriksel Detay
RS422 Sinyal seviye.
Opsiyon:RS485 Modbus RTU
Kararlılık
0,15% of TS/yıl
Hidrostatik Seviye Transmitteri TFU45-BPST
Hassasiyet:
±0.35%
Opsiyon ±0.3%, ±0.15%,
Gövde
FS AISI316 Paslanmaz Çelik
Opsiyon : PTFE veya PVC
Yüksek Basınç
1,6 m H2O ye kadar Tam skala – 2x
Dayanımı Kablo
PVC standart,PUR,PE,Silicon opsiyonel
Koruma Sınıfı
IP68
Uygulama Sıcaklığı
-40° to +85° C
Tekrarlanabilirlik
0,05% of FS
Elektriksel Detay
2-telli, 4-20 mA, 10-32 VDC güç
Kararlılık
0,15% of TS/yıl
Kapasitif Seviye Transmitteri - LCLM-20
Ölçme Aralığı
: 0,2…3 mt.
Bağlantı
: G 1″
Hassasiyet
: % 1
Besleme
: 16…36 V DC
Çıkış
: 4…20 mA,0…10 V
Servis
: Sıvılar
Sıcaklık
: -40°C…85°C
Basınç
: 30 bar ençok
Islak Kısımlar
: AISI 316 SS
Koruma
: IP65/IP67 Exproof
Şamandıralı Seviye Transmitterleri - TFU46-9001
Şamandıra
: SS,PP,PVC,PVDF
Gövde
: SS,PVC,PP,PVDF
Çıkış
: 4…20 mA
Ölçme Aralığı
: 0…2000 mm
Besleme
: 11…30 V DC
Yoğunluk
: >0,6
Sıcaklık
: -40°C…120°C
Koruma
: IP65,ex-proof
