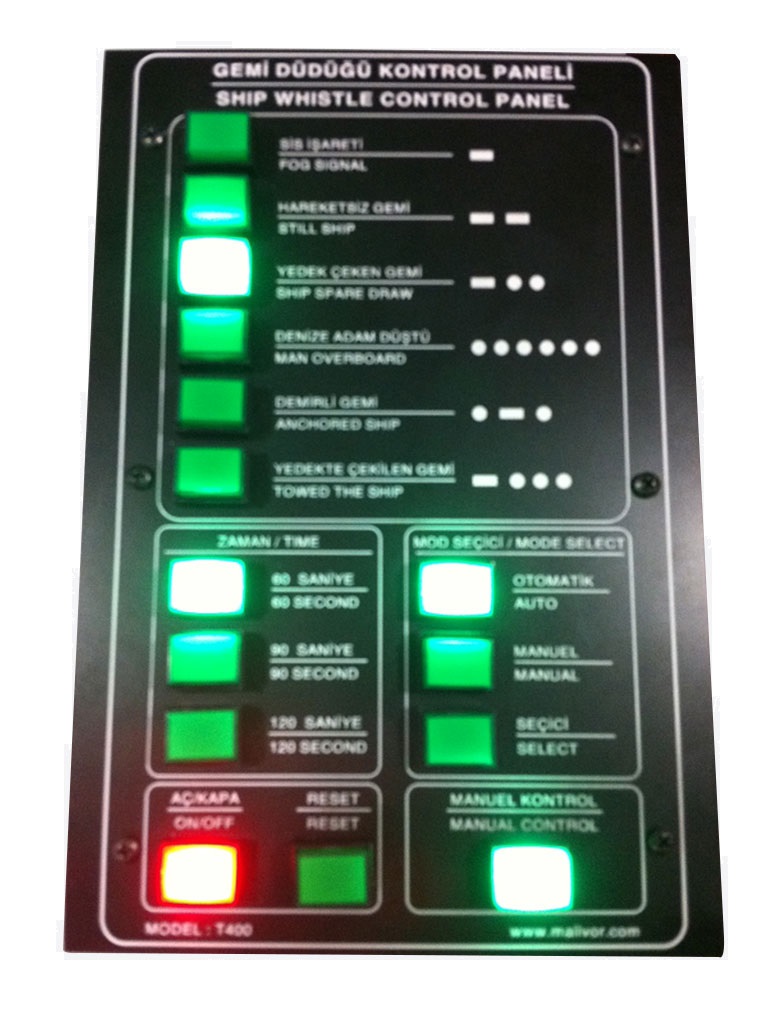

GEMİ DÜDÜK PANEL : T400

TEKNİK ÖZELLİKLER;

Gemi düdüğü kontrol panelinin; 24 volt  DC besleme girişi ve selenoid çıkışı olmak üzere 2 adet bağlantı noktası mevcuttur.Kontrol panelinin içinde sistemi koruma sigortası ve PLC cihazı bulunmaktadır.Sigortası Klemens tipinde olup,değeri 4 amperdir.Kompresör ve gemi düdüğü ana bağlantıları yapıldıktan sonra,kontrol paneline 24 volt DC besleme uygulanır.Kontrol panelinde manuel ve otomatik kumanda,işaret seçici,reset,sis işareti,hareketsiz gemi,yedek çeken gemi,denize adam düştü,demirli gemi,yedekte çekilen gemi tuşları bulunmaktadır.

Manuel kumanda butonu : Manuel olarak gemi düdüğünü devreye sokar.

Otomatik kumanda butonu :Sistemi otomatik moda almak içindir. Manuel kumanda butonunu devre dışı bırakır.

İşaret seçici : Otomatik moddaki işaret butonlarını devreye almak içindir.Buton aktif iken işaret butonlarına basılabilir.Buton deaktif iken işaret butonları aktif edilemez.

Reset : İşaret butonlarını reset etmek için kullanılır.

İşaret butonları;

Sis işareti : 5 saniye uzun işaret

Hareketsiz duran gemi : 5sn uzun 2sn ara 5sn uzun

Yedek çeken gemi : 5sn uzun 2sn ara 1sn kısa 2sn ara 1sn kısa

Yedekte çekilen gemi : 5sn uzun 2sn ara 1sn kısa 2sn ara 1sn kısa  2sn ara 1sn kısa

Demirli gemi : 1sn kısa 2 sn ara 5sn uzun 2 sn ara 1sn kısa

Denize adam düştü : devamlı kısa işaret.

Sistem otomatik modda; herhangi bir işaret devrede iken diğer işaret butonları deaktif olur.ancak reset edildiği zaman veya fonksiyonunu tamamladığı zaman diğer butonlar aktif hale geçerler.
