KARGO TANK ÖLÇÜM SİSTEMİ - T9500
Radar endüstride temassız seviye ölçümü için kullanılır. Radar sensör, sinyal çevirici ve seviye kontrolünden oluşur. Sensörden çıkan radar veya ses dalgası tank içinde yayılarak ölçülecek malzemenin üzerinden çarpar ve yansır. Oluşan yansımalar yukarıdaki sensör tarafından algılanarak buradan seviye bilgisi elde edilmiş olur. Filtre özelliği ile yanlış ekolardan etkilenmez. Radar Seviye Sensörü ile depo, silo, tank vb. yerlerde farklı çıkış seçenekleri ile (RS485 Modbus RTU,4-20 mA,Bluetooth) seviye kontrolü yapılmasına olanak vermektedir. Ürüne temas etmeden ve 40m mesafeye kadar seviye kontrolü yapabilmesi diğer sensör gruplarına göre Radar Seviye Sensörlerini avantajlı hale getirir. Ürün için algılayacağı şeklin rengi ve yüzeyi (parlak, mat) önemli değildir. Alıcı ve verici tek bir üründedir.Radar seviye sensörleri, tank seviyelerinin, sürekli ve temassız ölçümünde kullanılırlar. Yüksek basınç ve yüksek sıcaklık olmayan hemen her türlü sıvının seviye ölçümünde kullanılabilir.Tehlikeli ortamlar için Ex-Proof modelleri mevcuttur. Opsiyonel)
T9500 - İzleme panelleri;

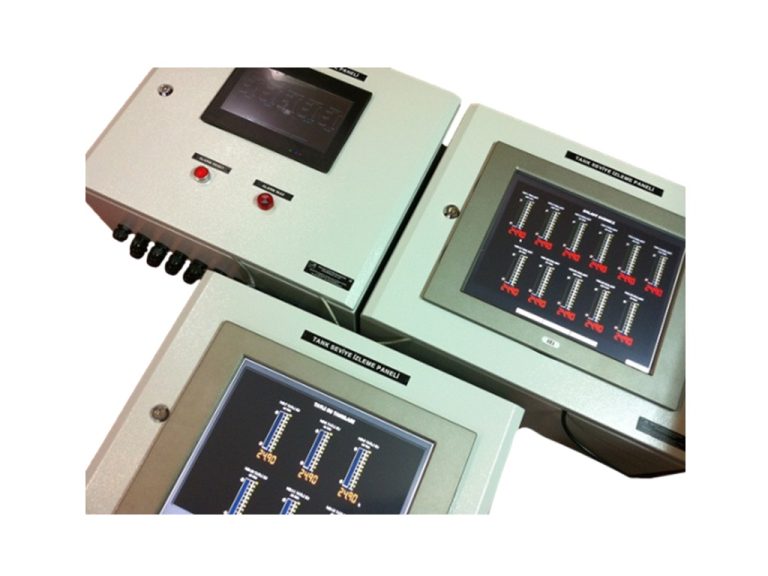

İzleme paneli 17“ inç Endüstriyel bilgisayardan oluşmaktadır.Besleme gerilimi 220 VAC’dir.
Teknik Özellik;
1 x USB 3.0 /
2 x RJ-45 port (Gigabit LAN) /
3 x USB 2.0 /
4 x RS232 /
2 x RS485 /
1 x Line-out /
1 x VGA /
1 x DC-IN ( 9~24V ) veya 1 x AC-IN ( 110~240V AC )
1 x power button
Nokta vuruşlu Printer (Alarmlar için);

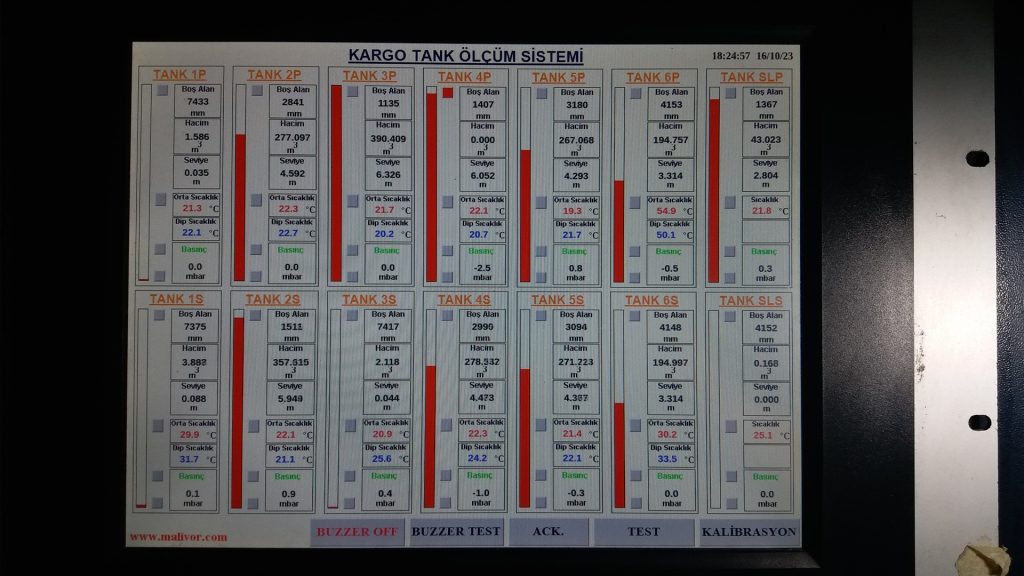

Ana Scada Ekran;
Ekranda seviye kontrol yapılacak tankların;
Bargraf şeklinde seviye bilgileri,
Tankların mm cinsinden Boş ve Dolu seviye bilgileri,
MMC değerleri,
Hacim bilgileri(Tank şekline bağlı olarak),
Basınç bilgileri ve
2 noktadan Isı bilgileri,
Bütün noktaların görsel Alarm bilgileri gösterilmektedir.
Sıvı miktarları % cinsinden izlenmektedir.

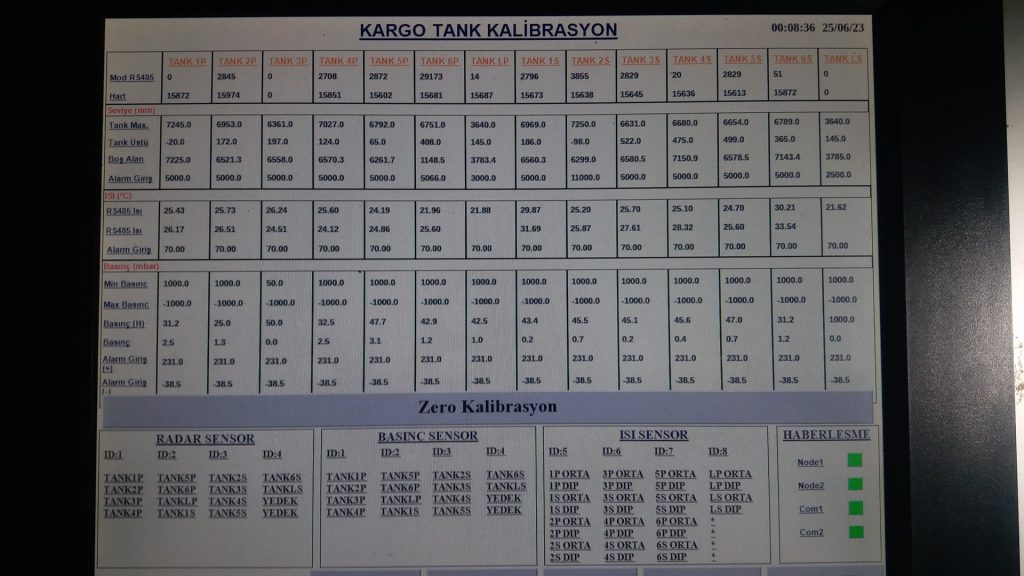

Sensör Kalibrasyon Scada Ekran;
Ekranda kontrol yapılacak sensörlerin;
Radar sensörlerinin Ham değerleri,
Basınç sensörlerinin Ham değerleri,
Isı sensörlerinin Ham değerleri,
Tank Maksimum boy değerleri,
Tank MMC değerleri,
Tank Alarm seviye değerleri,
Isı sensörlerinin Maksimum ve minumum değerleri,
Isı sensörlerinin Alarm seviye değerleri,
Basınç sensörlerinin Maksimum ve minumum değerleri,
Basınç sensörlerinin zero kalibre(Atmosfer basıncı dengeleme) değerleri,
Basınç sensörlerinin Alarm seviye değerleri,
Haberleşme port durum değerleri izlenmektedir.
T9500 - Algılayıcı sensörler;

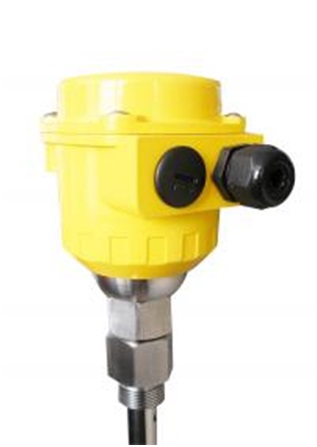

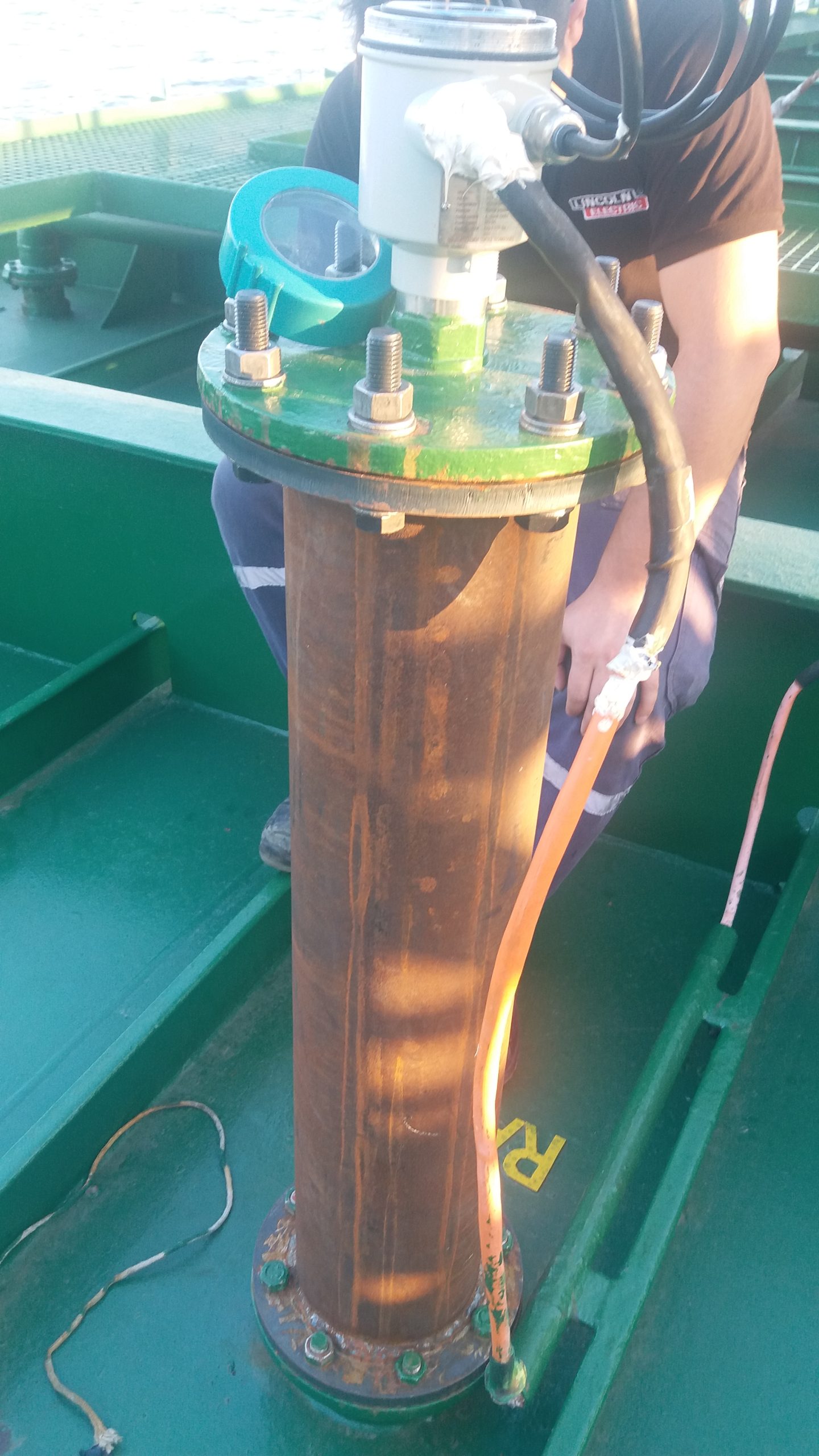

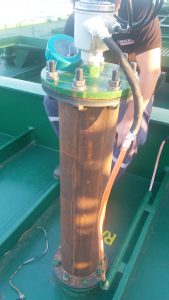

Radar Seviye Transmitteri TFU44-9001-RS485
TEKNİK ÖZELLİKLER;
Sinyal Frekans: Dar Açılı 77…81 GHz (W-band)
Dağılım Açısı: 3° ~ 7°
Ölçme Aralığı: 0…40 mt.
Çözünürlük: 1 mm
Doğruluk: +/-2 mm
Besleme: 12…36 V DC
Çıkış: RS485 Modbus,Bluetooth®, 4…20 mA+ HART®,
Bağlantı:1″, 1½” BSP / NPT
Gösterge: LCD 2 satır
Sıcaklık: –40…+80 °C
Nem: %10…..%90
Basınç: 4 bar ençok
Gövde : Kimyasaldan etkilenmeyen (PP / PVDF)
Koruma : IP68 Sensör
Koruma: Exia II CT6 Ga
Meyil: Gemi enine göre;Statik ve Dinamik olarak en az 50°
Gemi boyuna göre;Statik ve Dinamik olarak en az 50°
Basınç Transmitteri TFU45-BPST-RS422-Modbus
TEKNİK ÖZELLİKLER;
Hassasiyet
±0.15%,
Opsiyon ±0.3%, ±0.5%,
Gövde
FS AISI316 Paslanmaz Çelik
Opsiyon : PTFE veya PVC
Dayanımı Kablo
PVC standart,PUR,PE,Silicon opsiyonel
Koruma Sınıfı
IP68
Uygulama Sıcaklığı
-40° to +85° C
Tekrarlanabilirlik
0,05% of FS
Elektriksel Detay
RS485 Sinyal seviye.
Opsiyon:4-20 mA
Kararlılık
0,05%
T9500 - Bağlantı panosu;
Genel Sistem 220 V AC elektrik enerjisi ile çalışır.Sistem Kendi 24 V DC enerjisini kendi bünyesinde konverterler sayesinde oluşturmaktadır. Sistemin Ana işlemcisi ve Kablo bağlantıları bu panel içerisindedir.
220 V AC çift kutuplu sigortalar
24 V DC çift kutuplu sigortalar
220 V AC-24 V DC konverter
24 V DC-12 V DC konverter
İzleme panellerinin 220 V AC güç bağlantı klemensleri
Radar sensörlerinin bağlandığı giriş klemensleri
Basınç sensörlerinin bağlandığı giriş klemensleri
Isı sensörlerinin bağlandığı giriş klemensleri
PLC lojik kontrol Ünitesi
TCP/IP konverter
Kısa devre Akım takip modülleri
Alarm ikaz buzzer(korna)‘dan oluşur.
