YÜZER HAVUZ İSKANDİL SİSTEMİ - T9300

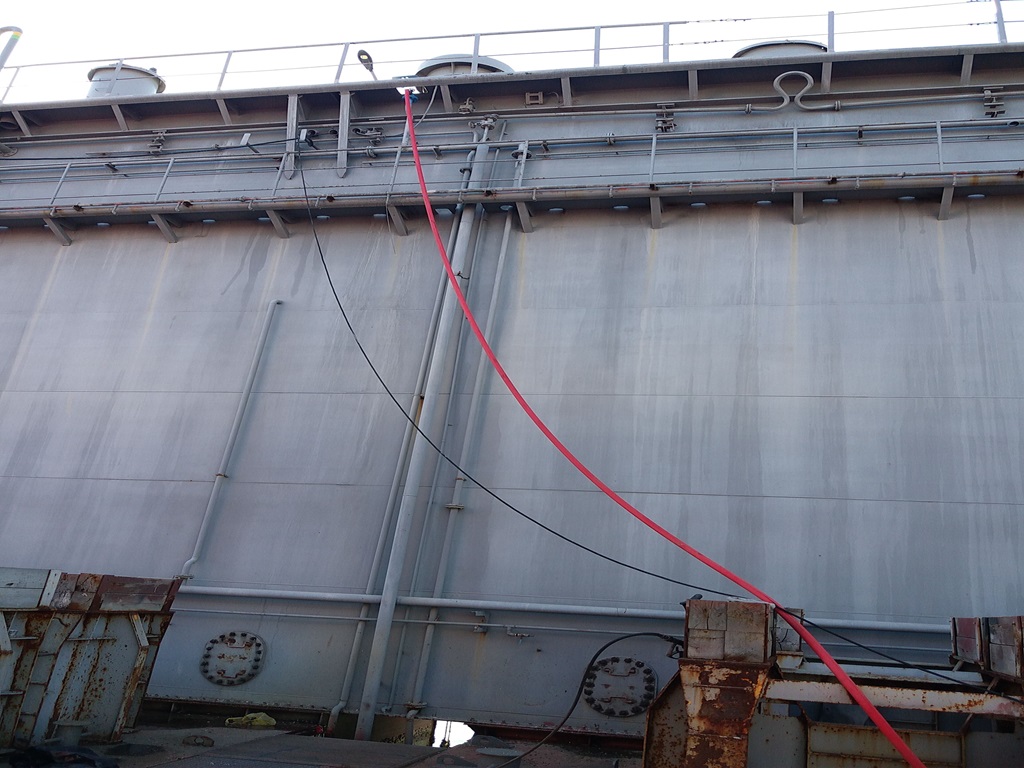

İskandil Sistemi Balast Tanklarında seviye ölçme yöntemidir.Sıvının aşağıya yapmış olduğu basınç seviye ile doğru orantılıdır.Bu basınç ölçülerek yoğunluk katsayısına göre değerlendirilerek seviye bilgisine çevrilir.Daldırma tip ve dışarıdan montajlı diyaframlı model seviye ölçüm sensörü mevcuttur. Yüksek basınç ve yüksek sıcaklık olmayan hemen her türlü sıvının seviye ölçümünde kullanılabilir.Tehlikeli ortamlar için Ex-Proof modelleri mevcuttur
TEKNİK ÖZELLİKLER;
Kablo Boyu: Belirtiniz Range: 0…40 mt Çıkış:RS485 , 4..20mA Islak Kısımlar: PTFE Besleme: 12…40 V DC Hassasiyet: +/- %0,15 Sıcaklık: -40°C…50°C Koruma: IP68 |
T9300 - Scada Yazılım
Sistemde 4 sayfa mevcuttur
1.Sarnıç izleme sayfası
2.Meyil-trim izleme sayfası
3.Alarm ve Print sayfası
4.Sensör ve Kalibrasyon Sayfası
- 24 adet Sarnıç seviye bilgilerini cm cinsinden izliyoruz.Bargraftan ise % olarak doluluk oranına bakıyoruz.
- 8 adet Draft seviye bilgilerini cm cinsinden izliyoruz.Bargraftan ise % olarak doluluk oranına bakıyoruz.
- Boyuna Mukavemek Programı girildikten sonra Bargrafların sağ köşelerindeki Ayrı bargraflarda Tanklarda ne kadar su olması gerektiği kırmızı renk ile gözlenmektedir.

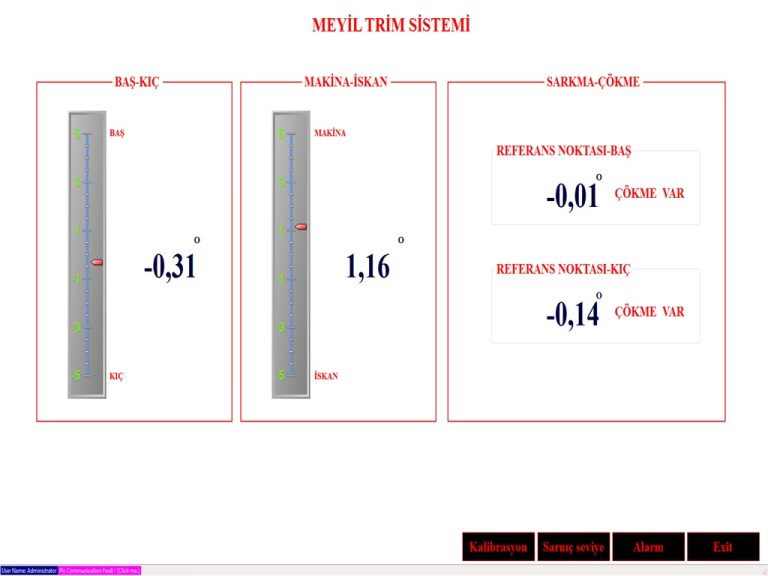

- Yüzer Havuzun Meyil ve Trim Değerleri ±5° derece olarak Bargraf ve Digital göstergede gösterilir.
- Baş noktası ve Kıç noktasına gore Sarkma veya Çökme değerleri ayrı Digital göstergede gösterilir.
- Duruma göre Ekranda Sarkma var veya Çökme var diye uyarı yazısı gözükür.
- Alarm sayfasında belirlenen Alarmlar; Tarih ve Saat bilgisi ile kaydedilir.Historical olanlar 1 ay boyunca kayıt eder.Kayıtlar 1 ay sonra ilk kayıt silinerek devam eder.Sağ üst köşede bulunan pdf veya Text butonu ile istenildiği anda bilgisayar içine kayıt yapılabilir.

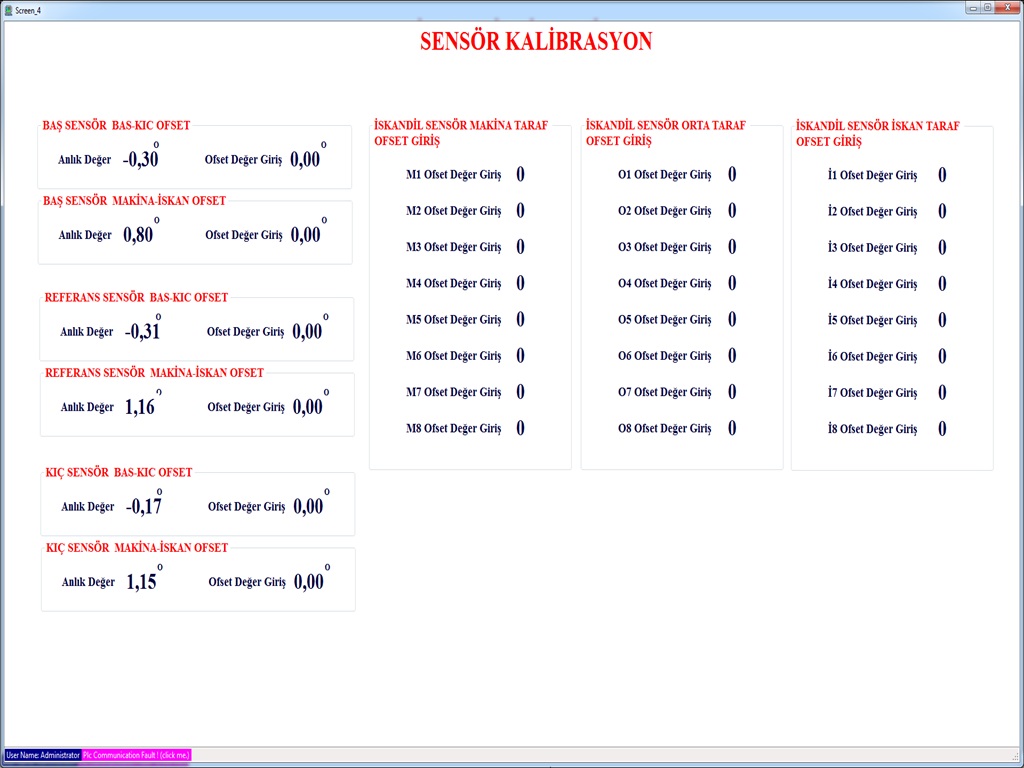

Sensör Kalibrasyon sayfasında Bütün Sensörlerin offset ayarları yapılır.
Offset ayarı;istenilen sensörün başlangıç ayarlarının ve Kalibrasyon ayarlarının yapılmasına izin verir.
T9300 - 3 Eksen IMU Klinometre

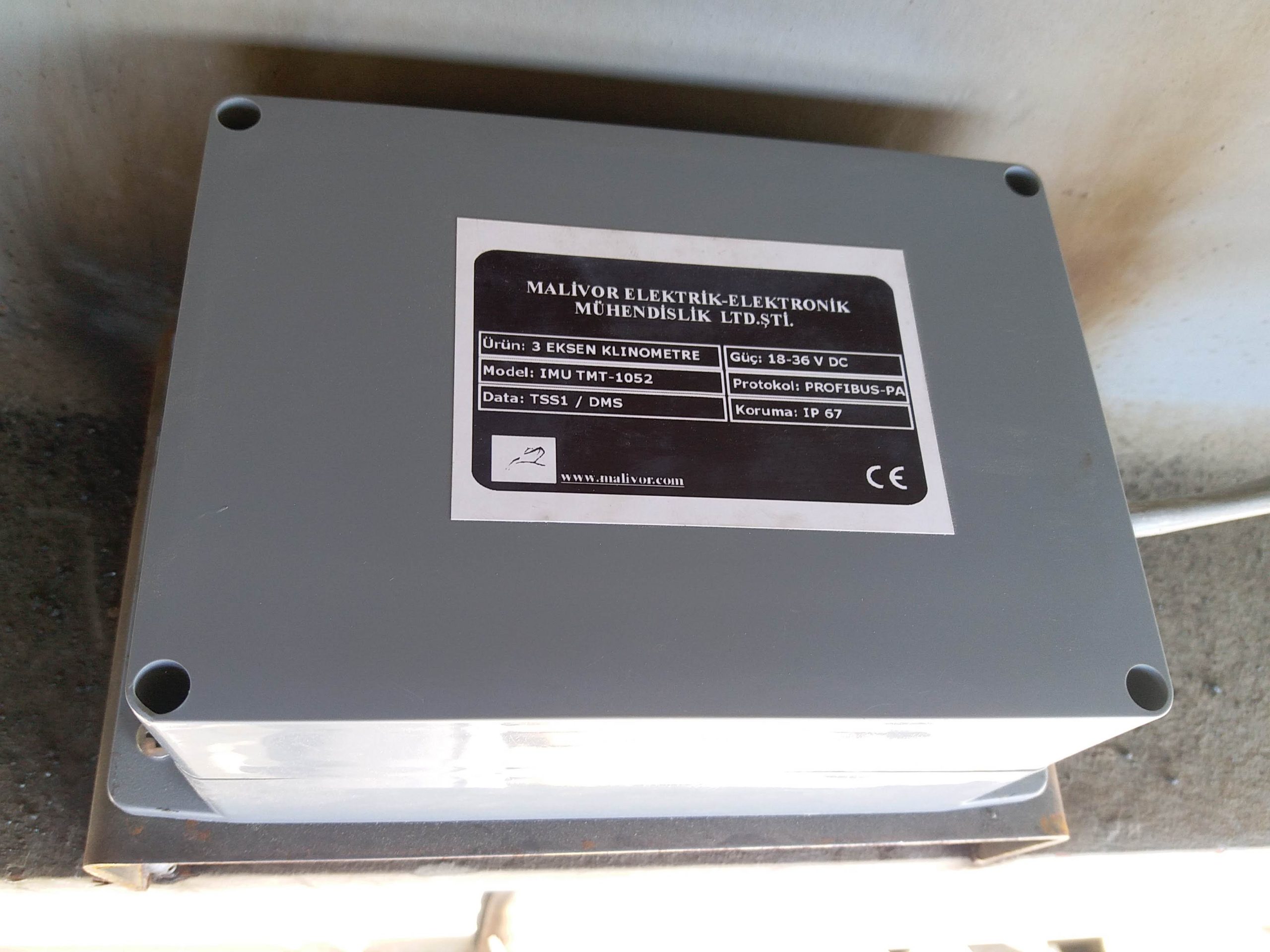

İskandil Sisteminde; Harici olarak 3 adet IMU TMT(3 eksen) Klinometre bulunur.Bu Klinometre ile meyil-trim ve düzlemsellik ölçümleri yapılır. IMU TMT Hareket algılama cihazı; her türlü hareketli platformun eğim açılarını ve üç eksen etrafında dönme açılarını hesaplar.
IMU TMT Hareket algılama cihazı; ivme ölçme ve jiroskop ( 6 serbestlik derecesine) göre özel olarak tasarlanmış ve üretilmiştir.
IMU TMT Hareket algılama cihazı, hareket (roll,pitch,gyro ve heave) değerlerini analiz ederek , verilerini mevcut sistemlere Dijital formda gönderir.IMU TMT Hareket algılama cihazı , meydana gelen bütün gemi hareketlerinin grafiksel olarak ölçülmesini sağlamaktadır. PC tabanlı yazılımlar müşteriye özel olarak yapılmaktadır, isteğe bağlı olarak PC tabanlı birkaç yazılım paketi vardır. Metorolojik aletler genelde,IMU TMT Hareket algılama cihazı ve konfigrasyon yazılımı ile birlikte entegre edilir.
Konfigürasyon yazılımı sayesinde ; Cihazın bilgisayar yardımı ile yapılandırılmasına olanak sağlar ve farklı platformlara kurulması aşamasında sabit açısal değerlerin uygulanmasına olanak sağlar.
Fiziksel kurulum esnasında roll, pitch ve yaw hareketlerinin offset ayarları yapılır.Ayrıca kurulum aşamasında eksenlerin terslemeleride alınabilir.
T9300 - A/D Sinyal çeviriciler (AD-400F TRANSMİTTER)
GÜÇ
18-36 V DC ,0.04 mA uyku modu, 70 mA normal mod,
ÇEVRESEL ŞARTLAR
-40° ~ +70° ISITICISIZ, IP66 Koruma
İZALOSYON
Full dış ortam izole
MAX. TARAMA ZAMANI
200 Hz
HABERLEŞME (DİJİTAL) ***
RS232 tam izole bağlantı 1 adet
RS485 tam izole bağlantı 3 adet
PROTOKOL FORMAT
MODBUS RTU,SDI-12,NMEA-0183,PROFIBUS PA/DP
HABERLEŞME (ANALOG) ***
0~4-20 mA ( 16 bit) 8 adet
0-5 volt ( 16 bit) 4 adet
SİSTEM SENSÖR
Hidrostatik Seviye Transmitteri TFU45-BPST-RS422-Modbus
Hassasiyet
±0.15%,
Opsiyon ±0.3%, ±0.15%,
Gövde
FS AISI316 Paslanmaz Çelik
Opsiyon : PTFE veya PVC
Dayanımı Kablo
PVC standart,PUR,PE,Silicon opsiyonel
Koruma Sınıfı
IP68
Uygulama Sıcaklığı
-40° to +85° C
Tekrarlanabilirlik
0,05% of FS
Elektriksel Detay
RS422 Sinyal seviye.
Opsiyon:RS485 Modbus RTU
Kararlılık
0,15% of TS/yıl
Hidrostatik Seviye Transmitteri TFU45-BPST
Hassasiyet:
±0.35%
Opsiyon ±0.3%, ±0.15%,
Gövde
FS AISI316 Paslanmaz Çelik
Opsiyon : PTFE veya PVC
Yüksek Basınç
1,6 m H2O ye kadar Tam skala – 2x
Dayanımı Kablo
PVC standart,PUR,PE,Silicon opsiyonel
Koruma Sınıfı
IP68
Uygulama Sıcaklığı
-40° to +85° C
Tekrarlanabilirlik
0,05% of FS
Elektriksel Detay
2-telli, 4-20 mA, 10-32 VDC güç
Kararlılık
0,15% of TS/yıl
